Hướng dẫn cài đặt cơ bản biến tần ACS355 ABB

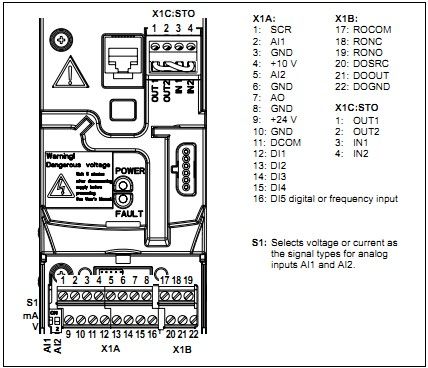

Đầu tiên chúng ta cần: Đấu chung Chân 10(GND) và chân 11(DCOM) lại mới điều khiển bên ngoài được.

1/ Trở về mặc định của nhà máy nếu cần (factory setting).

  • Vào group 9902: (mặc định là ABB STANDARD) chọn:
  • Chọn 1 = ABB STANDARD
  • Chọn 2 = 3-WIRE
  • ……..
  • Chọn 8 = TORQUE CTRL

 2/ Nhập các thông số động cơ.

  • Vào group 99-START-UP DATA:
  • 9905 = Điện áp đ/mức đ/cơ (V)
  • 9906 = dòng điện mức đ/cơ (A)
  • 9907 = Tần số đ/mức đ/cơ (50Hz)
  • 9908 = Tốc độ đ/mức đ/cơ (vòng/phút)
  • 9909 = công suất định mức (Kw)

3/ Chọn luật điều khiển động cơ tùy theo tải.

  • Vào group 9904: MOTOR CTRL MODE
  • 9904 = 1 VECTOR:SPEED
  • 9904 = 2 VECTOR:TORQ
  • 9904 = 3 SCALAR:FREQ (TEST KHÔNG TẢI ĐỘNG CƠ)

4/ Cài đặt các thông số làm việc

  • Cài đặt dòng bảo vệ quá tải.
  • Vào group 20: LIMIT
  • 2003 = 1.5 x dòng định mức động cơ
  • Cài đặt thời gian tăng tốc (ACC), thời gian giảm tốc (DEC)
  • Vào group 22 ACCEL/DECEL:
  • 2202 (ACC) = thời gian tăng tốc
  • 2203 (DEC) = thời gian giảm tốc
  • Cài đặt giới hạn tốc độ cao (HSP), giới hạn tốc độ thấp (LSP)
  • Vào group 20: LIMIT
  • 2001 (MINIMUM SPEED) = giới hạn tốc độ thấp (rpm)
  • 2002 (MAXIMUM SPEED) = giới hạn tốc độ cao (rpm)
  • 2007 MINIMUM FREQ: Tốc độ nhỏ nhất khi biến tần hoạt động
  •  2008 MAXIMUM FREQ: Tốc độ lớn nhất khi biến tần hoạt động

5/ Cài đặt relay báo trạng thái biến tần.

  • 1401 RELAY OUTPUT 1→ [2] : RUN (thay đổi trạng thái đèn khi biến tần chạy và dừng hẳn)
  • 1402 RELAY OUTPUT 2→ [4] : FAULT (thay đổi trạng thái đèn khi biến tần báo lỗi)

 6/ Cài đặt ngõ ra analog báo trạng thái biến tần.

  • Cài đặt AI1 nhận tín hiệu Analog từ 0-10VDC
  • Vào group
  • 1301 = 0% 0…10V => 0%…100%
  • 1302 = 100%
  • Cài đặt AO1 báo tốc độ chạy, xuất ra từ 4-20mA
  • Vào group
  • 1501 = 103, 1502 = 0Hz, 1503 = 50Hz
  • 1504 = 0.0 mA        0…20 mA => 0%…100%
  • 1505 = 20.0 mA 4…20 mA => 20%…100%

7.1/ Điều khiển biến tần bằng nút nhấn KEYPACT và tham chiếu tốc độ bằng biến trở.

  • Vào Group 10 và 11:
  • 1001 = Keypad
  • 1103 = AI1

7.2/ Điều khiển biến tần bằng nút nhấn KEYPACT và tham chiếu tốc độ Jog Dial.

  • Cách 1:
  • Bấm nút Loc/Rem để chuyển chế độ đk.
  • Cách 2: Vào group 10 và 11.
  • 1001 = Keypad à Đặt tốc độ vào Ref = 0-100%
  • 1103 = Keypact

8/ Điều khiển biến tần bằng nút nhấn TERMINAL và tham chiếu tốc độ Jog Dial.

  • Vào Group 10 và 11:
  • 1001 = 2 (DI1&DI2), khi chạy Rem thì DI1 là chân chạy, kích chân DI2 sẽ chạy ngược, ngắt chân DI1 sẽ dừng.
  • 1103 = Keypad

9/ Điều khiển biến tần bằng nút nhấn TERMINAL và tham chiếu tốc độ BIẾN TRỞ.

  • Vào Group 10 và 11:
  • 1001 = 2 (DI1&DI2)
  • 1103 = AI1

10/ Điều khiển biến tần bằng tín hiệu bên ngoài (Chạy thuận LI1, chạy nghịch LI2 và Tham chiếu biến trở AI1).

  • Bước 1: Cài đặt tín hiệu điều khiển.
  • Vào menu COnF/Full/200-:
  • 201 = 00 (2 wire control)
  • Vào menu COnF/Full/400-:
  • 401 = 01 (Terminal)
  • 406 = 02 (Sep)
  • 407 = 01 (Terminal)
  • Vào menu COnF/Full/500-:
  • 503 = L2H (Khai báo chân chạy ngược)
  • Vào menu COnF/Full/400-:
  • 404 = 01 (Kích hoạt chân chạy nghịch)
  • Bước 2: Cài đặt các thông số cho động cơ.
  • Như ở trên.
  • …….
  • Bước 3: Cài đặt các thời gian tăng tốc, giảm tốc cho động cơ.
  • Như ở trên.
  • ……..
  • Bước 4: Cài đặt thời gian dừng cho động cơ.
  • Vào menu COnF/Full/500-/502-:
  • 0 = 00 Ramp stop
  • 0 = 08 Fast stop
  • 0 = 13 Freewheel stop
  • Bước 5: Cài đặt giới hạn tần số cho động cơ.
  • Vào menu COnF/Full/300-:
  • 308 = giới hạn tần số tối đa (max frequency)
  • Bước 6: Chỉnh độ ồn cho động cơ.
  • Vào menu COnF/Full/300-:
  • 315 = 4 kHz tần số sóng mang của biến tần (2kHz-12kHz).
  • Bước 7: Chỉnh moment cho động cơ.
  • Vào menu COnF/Full/300-:
  • 310 = moment khởi động của động cơ (25%-200%).
  • Không nên cài quá cao sẽ gây phát nóng cho động cơ.
  • Bước 8: Cài đặt thông số bảo vệ cho động cơ.
  • Vào menu COnF/Full/600-:
  • 605 = 01 bảo vệ mất pha cho động cơ
  • 606 = 01 bảo vệ mất pha đầu vào biến tần.

11/ Điều khiển biến tần chạy 4 cấp tốc độ.

  • Cách 1: Tốc độ bất kỳ
  • Vào menu COnF/Full/400-:
  • 401 = 183 (Jog Dial) à Đặt tốc độ vào Ref / AIU1 = 40Hz
  • 406 = 02 (Sep)
  • 407 = 01 (Terminal)
  • Vào menu COnF/Full/500-/507-:
  • 0 = LI3
  • 1 = LI4
  • 3 = 20Hz
  • 4 = 10Hz
  • 5 = 25Hz
  • Kích chân LI1 và khi thì biến tần chạy 40Hz
  • Kích chân LI1 và khi thì biến tần chạy 20Hz
  • Kích chân LI1 và khi thì biến tần chạy 10Hz
  • Kích chân LI1 và khi thì biến tần chạy 25Hz
  • Cách 2: Khi chạy tốc độ từ thấp đến cao.
  • Vào menu COnF/Full/500-:
  • 512 = 5Hz tốc độ đầu tiên
  • Vào menu COnF/Full/500-/507-:
  • 0 = LI3
  • 1 = LI4
  • 3 = 20Hz
  • 4 = 10Hz
  • 5 = 25Hz
  • Kích chân LI1 và khi thì biến tần chạy 5Hz
  • Kích chân LI1 và khi thì biến tần chạy 20Hz
  • Kích chân LI1 và khi thì biến tần chạy 10H
  • Kích chân LI1 và khi  thì biến tần chạy 25Hz
