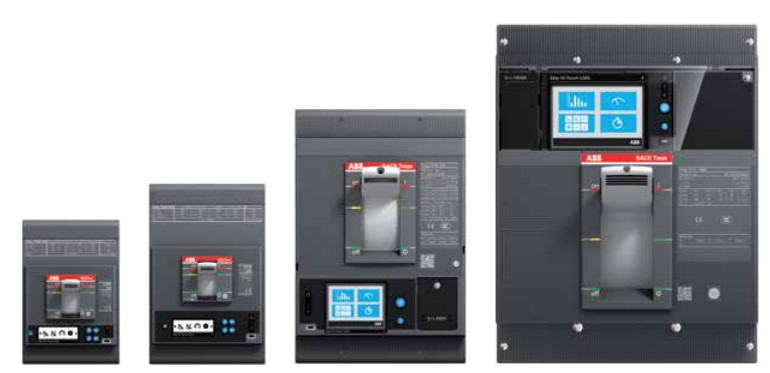

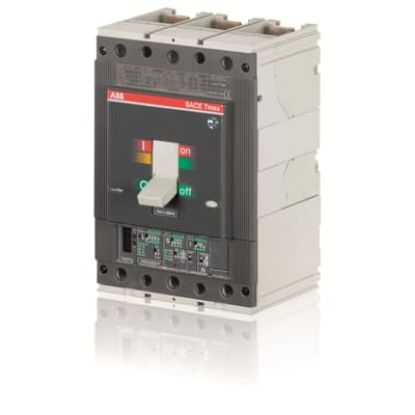

MCCB ABB dòng SACE Tmax XT

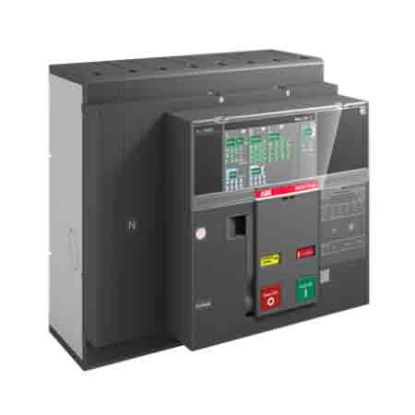

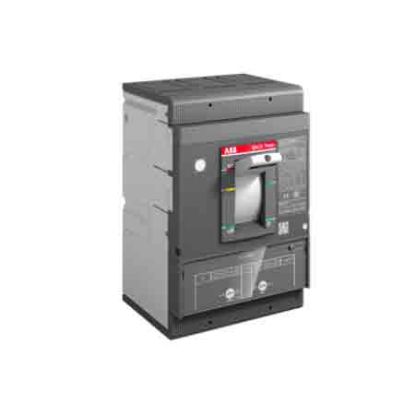

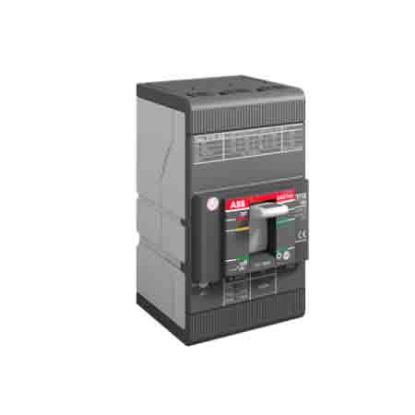

• Dòng MCCB XTmax 3, 4 cực có các loại: XT1, XT2, XT3, XT4, XT5, XT6, XT7, XT7M gồm có các loại Fix, Plugin, Withdrawable.
• Điện áp thử nghiệm Ue 690Vac, điện áp cách điện Ui 800-1000Vac
• Dòng cắt ngắn mạch (Icu) có các thông số như 25kA, 40kA, 65kA, 80kA, 100kA, 150kA và 200kA.
• Dòng định mức từ 16A đến 1600A.
• Sản phẩm phù hợp theo tiêu chuẩn IEC 60947-2.
• Ngoài ra MCCB dòng XTmax còn có loai hoạt động ở điện áp 1 chiều DC.
• Điện áp cách điên và thử nghiệm ở lưới DC là 500VDC, 800VDC và 1000VDC.
• Dòng điện Ics và Icu được thử nghiệm ở điện áp 250Vdc, 500Vdc và 750Vdc.
• Dòng XTmax có các trip bảo vệ như: Thermal-magnetic trip unit, Ekip Dip, electronic trip unit, Ekip Touch/Hi-Touch, electronic trip units.
• Trip Unit được sử dụng trong hệ thống lưới điện AC và DC, chúng bảo vệ hệ thống với chức năng bảo vệ quá tải lặp lại và ngắn mạch.
• Trip từ nhiệt TMF: Bảo vệ theo dòng cài đặt cố định
  Trip từ nhiệt TMD: Chỉnh định được dòng bảo vệ quá tải
  Trip từ nhiệt TMA: Chỉnh định được dòng bảo vệ quá tải và ngắn mạch
  Trip điện tử Ekip LSI, LS/I, LSIG...: Chỉnh định bảo vệ quá tải và ngắn mạch
• Chỉnh dòng quá tải: 07- 1 x In với Trip từ nhiệt, 0.4-1 x In với Trip điện tử.

Cách lựa chọn Trip Từ Nhiệt như sau:

• Đối với bảo vệ hệ thống phân phối điện thì chọn Trip Unit  như TMD, TMA.
• Đối với bảo vệ Motor thì chọn Trip MA.
• Đối với bảo vệ máy phát thì chọn trip TMG.

Đối với trip điện tử thì lựa chọn như sau:

• Đối với bảo vệ hệ thống phân phối điện thì chọn Trip như Ekip Dip LS/I, Ekip Dip LIG, Ekip Dip LSI, Ekip Dip LSIG .
• Đối với bảo vệ Motor thì chọn Trip Ekip M Dip I, Ekip M Dip LIU.
• Đối với bảo vệ máy phát thì chọn trip Ekip G Dip LS/I.
• Đối với trip điện tử chỉ dùng trong lưới điện xoay chiều AC.
• Ngoài ra còn có loại Trip Ekip Touch/Hi-Touch dùng trong các giải pháp đo lường tất cả các thông số và giải pháp giám sát năng lượng tự động. Chúng ta lựa chọn các trip như sau: Bảo vệ hệ thống phân phối điện chúng ta chọn trip như  Ekip Touch LSI, Ekip Touch LSIG, Ekip Touch Measuring LSI, Ekip Touch Measuring LSIG, Ekip Hi-Touch LSI, Ekip Hi-Touch LSIG. Đối với bảo vệ Motor chọn Trip Ekip M Touch LRIU và bảo vệ máy phát chọn Ekip G Touch LSIG hoặc Ekip G Hi-Touch LSIG

Ứng dụng MCCB ABB:

• Wind, Solar, Data Center, Building Infrastructure, GenSet, Mining, Marine, Industries, Utilities.
