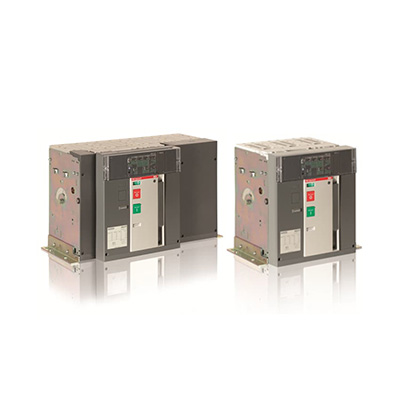

Formula Air - New low voltage air circuit-breakers.

• ACB Formula Air được thiết kế 3 size gồm FA1, FA2 và FA4
• Máy cắt không khí Formula Air loại 3, 4 cực vừa có dạng Fixed - Withdrawable.
• Dòng điện định mức của loại FA1 có dòng định mức từ 630A - 1600A, FA2 có dòng từ 800A - 2000A và FA4 có dòng từ 2500A - 4000A
• Dòng cắt ngắn mạch từ 50kA đến 65kA.
• Đây là dòng ACB có trip unit mua rời, không tích hợp sẵn trong ACB
• Điện áp thử nghiệm cách điện Ui 1000Vac.
• Trip unit của Máy cắt không khí Formula gồm: Ek 1 LI; Ek 1 LSI; Ek 1 LSIG; Ek 2 LSI + Ek 2 LSIG (có màn hình)

• Các ký hiệu chữ cái L, S, I, G trong Trip Unit của ACB được hiểu như sau:

  • L: Ký hiệu ANSI 49 Overload protection.
  • S: Ký hiệu ANSI 50TD, 51 Time-delayed overcurrent protection, Time-delayed overcurrent protection.
  • I: Ký hiệu ANSI 50 Instantaneous overcurrent protection
  • G: Ký hiệu ANSI 50N TD, 51N Earth fault protection, Earth fault protection
