Máy cắt không khí (ACB) là gì?

Máy cắt không khí (Air Circuit Breakers - ACB) là một loại thiết bị ngắt mạch được sử dụng để ngắt dòng điện trong môi trường không khí. Máy cắt không khí thường sử dụng trong lưới trung, hạ thế để bảo vệ hệ thống và thiết bị khỏi nguy cơ quá tải và ngắn mạch. Máy cắt không khí ACB dùng môi trường không khí để cách ly dập hồ quang.

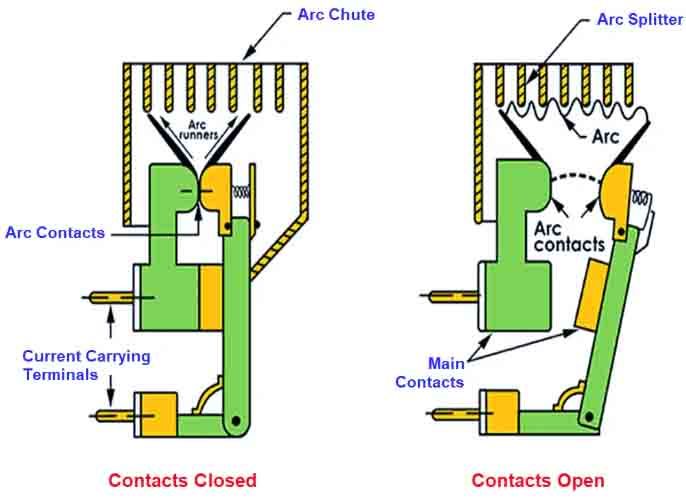

Nguyên lý hoạt động của Máy cắt không khí

Khi ACB được cấp điện thì các tiếp điểm sẽ đóng lại, mạch điện lưu thông và ACB hoạt động liên tục. Nếu sự cố xảy ra như ngắn mạch, ACB sẽ ngắt các tiếp điểm ra đồng thời hồ quang cũng được sinh ra trong quá trình này. Lúc này ACB sẽ dùng một luồng khí mạnh để dập tắt hồ quang và ngăn dòng điện chạy qua, bảo vệ mạch tách khỏi lưới, hồ quang bị dập chỉ trong khoảng 0,05-0,07s rất nhanh bởi vì không cần thời gian để tạo ra khí. Ngoài ra, ở khe hở tiếp xúc của máy cắt không khí có khả năng chịu được điện áp phục hồi của hệ thống.

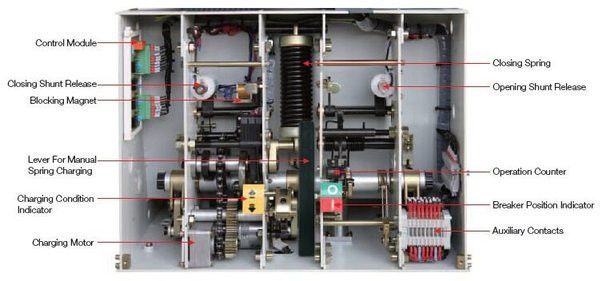

Cấu tạo bên trong máy cắt không khí

  • Khung máy cắt không khí làm bằng thép.
  • Buồng dập hồ quang.
  • Lò xo, cơ cấu đóng nhả, cơ cấu xạc
  • Tiếp điểm động chính, tiếp điểm phụ
  • Biến dòng, cuộn dây cảm biến dòng.
  • Cơ cấu kéo ra cradle với ACB loại kéo drawout.
  • Đế cách ly
  • Thanh dẫn đấu nối.
  • Lưới bảo vệ, mạch nối bên trong.

Ứng dụng của Máy Cắt Không Khí

  • Đối với hệ thống phân phối điện hạ thế: Thường được dùng để bảo vệ và điều khiển trong hệ thống điện nhà máy, cao ốc và các trung tâm thương mại.
  • Khởi động và bảo vệ động cơ: Đảm bảo việc khởi động và chế độ vận hành của động cơ hoạt động an toàn ổn định.
  • Phụ trợ trong các Nhà máy sản xuất điện năng: Kiểm soát và bảo vệ trong các vị trí trạm máy phát.
  • Dùng trong các vùng có môi trường rủi ro nguy hiểm cao: Hầm mỏ, hóa chất, hàng hải vv...nguy cơ hỏa hoạn hoặc độ ăn mòn cao.
  • Dùng trong các vị trí tần suất hoạt động liên tục: Với thiết kế chắc chắn độ bên cao, khả năng đóng mở khoảng 8000 lần nên với các vị trí lò luyện thép, nhúng nhả vv... cần ON/OFF liên tục thì ACB sẽ chịu đựng được trong phạm vị cho phép.

Lợi ích khi sử dụng Máy cắt không khí

  • An toàn: Vì dập hồ quang bằng không khí nên giảm nguy cơ cháy nổ so với làm nguội bằng dầu
  • Tác động nhanh: Ngắt dòng trong 0.05-0.07 giây giảm thiểu nguy cơ và thiệt hại về người cũng như tài sản khi xảy ra sự cố.
  • Chi phí bảo trì thấp: Thiết kế đơn giản, nên chi phí bảo trì cũng dễ dàng đơn giản
  • Sản phẩm bền vững thân thiện với môi trường: Dùng không khí để dập hồ quang nên không tạo ra khí thải với môi trường.
  • Phạm vi sản phẩm rộng: ACB được sản xuất từ loại cố định đến loại kéo nhả, 3 cực, 4 cực dòng điện định mức 630A-6300A nên phù hợp dùng cả trong lưới điện hạ thế và trung thế. Dễ dàng lựa chọn sản phẩm phù hợp với từng ứng dụng cũng như các phụ kiện đi kèm.

Công nghệ đổi mới theo xu hướng của Máy Cắt Không Khí

Những tiến bộ của máy cắt không khí phải kể đến như:

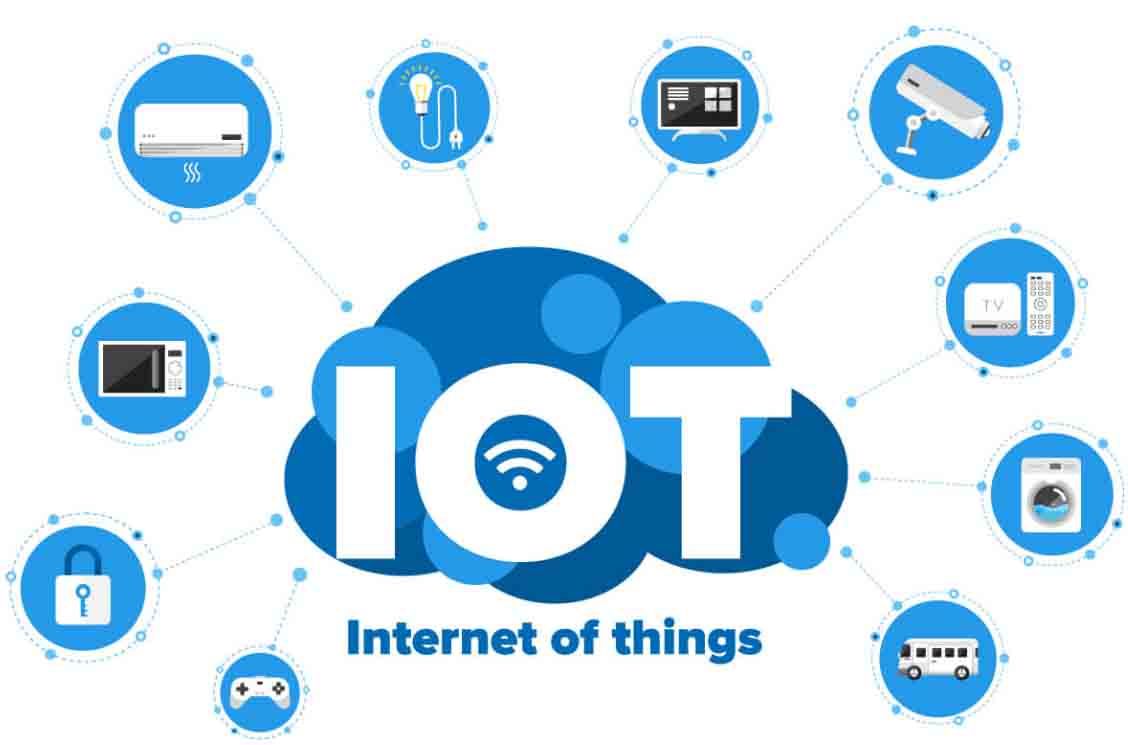

  • Công nghệ thông minh IoT: Tích hợp cảm biến và truyền thông để kết nối đến điện thoại, máy tính dễ dàng phát hiện lỗi và kiểm soát theo thời gian thực. Theo dõi hệ thống điện từ xa và đo được độ bền của thiết bị trong tương lai.
  • Khoa học vật liệu: Sử dụng vật liệu tiên tiến để tăng khả năng dập hồ quang và khả năng xử lý dòng khi mang tải.
  • Kích thước nhỏ gọn: Thiết kế ACB được thu nhỏ tối thiểu nhất để giảm không gian đấu nối, tiết kiệm chi phí.
  • Tính bền vững: Sản phẩm đạt tiêu chuẩn năng lượng xanh, có thể tái chế và thân thiện với môi trường, giảm thiểu thất thoát năng lượng ra bên ngoài.

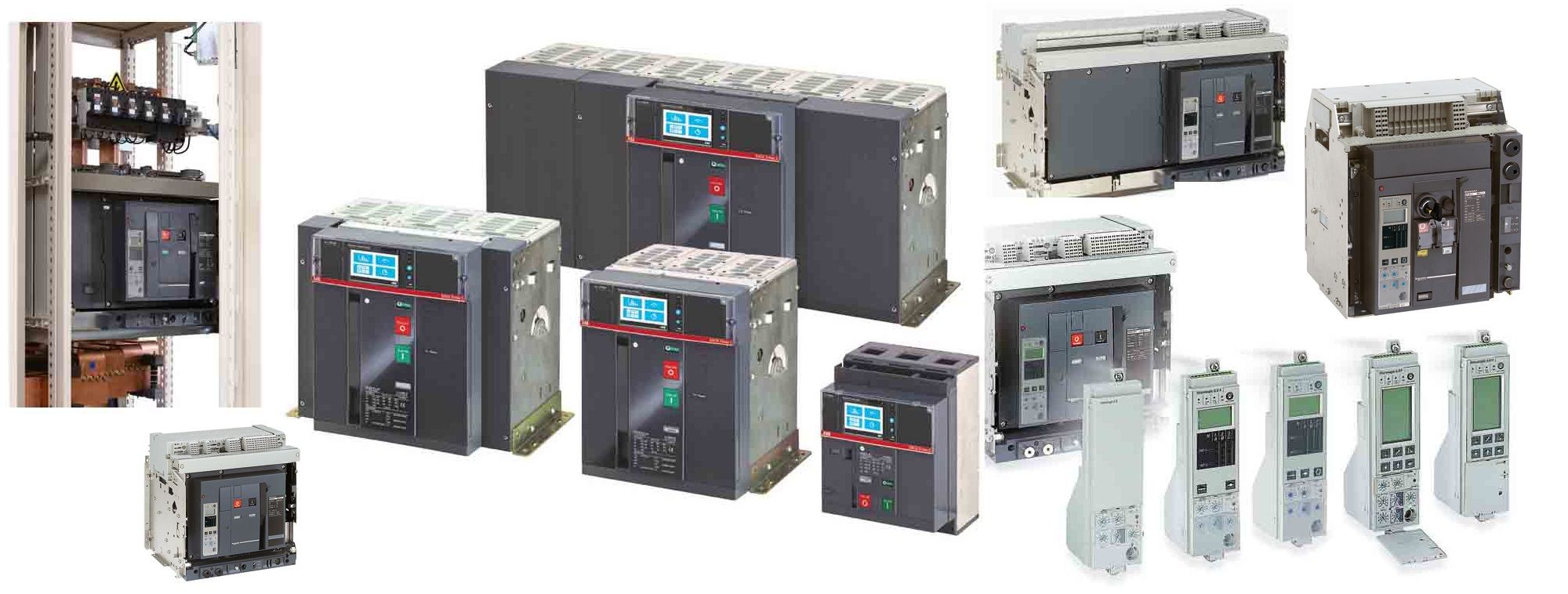

Dãy sản phẩm Máy Cắt Không Khí của thương hiệu Schneider Electric

  1. ACB EasyPact EVS với dòng định mức từ 400 - 4000A.
  2. ACB EasyPact MVS với dòng định mức từ 800-4000A.
  3. ACB MasterPact NW với dòng định mức từ 800-6300A.
  4. ACB MasterPact NT với dòng định mức từ 630-1600A.
  5. ACB MasterPacT MTZ Active với dòng định mức lên đến 6300A.
  6. ACB MasterPacT MTZ X với dòng định mức lên đến 6300A.

Máy Cắt Không Khí của thương hiệu ABB

  • SACE Emax 2 Đây là dòng máy cắt cơ bản thường dùng trong lưới hạ thế ở Việt Nam có dòng định mức 630 - 6300A. SACE Emax 2 có 4 loại kích thước E1.2, E2.2, E4.2 và E6.2 và được sản xuất phù hợp theo tiêu chuẩn IEC, UL, CCC

Hi vọng bài viết trên giúp Quý khách hàng hiểu rõ hơn về sản phẩm máy cắt không khí và giúp quý khách có thể lựa chọn được sản phẩm phù hợp với ứng dụng và nhu cầu của từng dự án.

Công ty A&E tự hào là nhà phân phối chính thức của Schneider Electric và ABB, trong đó có đầy đủ dãy sản phẩm Máy cắt không khí được stock sẵn kho A&E để đáp ứng tiến độ dự án cần.
