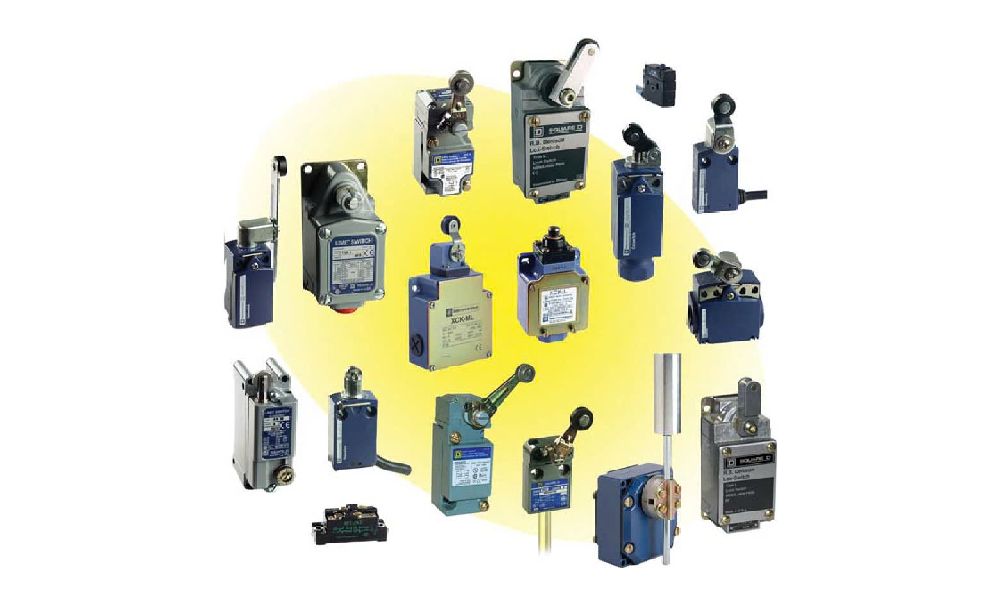

Sơ Lược Về Công Tắc Hành Trình Của Telemecanique.

Công tắc hành trình (Limit Switch) là gì ?

Công tắc hành trình Limit Switch là một thiết bị quan trọng trong công nghiệp cơ điện. Chúng ta hãy cùng tìm hiểu về ưu nhược điểm và ứng dụng của thiết bị này trong các ngành nghề khác nhau.

Định nghĩa công tắc hành trình (Limit Switch)

Công tắc hành trình (Limit Switch) còn được gọi là công tắc giới hạn, đây là một thiết bị quan trọng trong công nghiệp cơ điện. Thiết bị này bao gồm một bộ truyền động cơ học và một bộ tiếp điểm. Khi bộ truyền động được kích hoạt bởi một đối tượng nào đó, công tắc sẽ hoạt động để tạo hoặc ngắt kết nối điện.

 Công tắc hành trình được ứng dụng rộng rãi trong nhiều môi trường khác nhau nhờ tính chắc chắn, dễ cài đặt và hoạt động tin cậy. Thiết bị có thể xác định sự hiện diện hoặc không của một vật thể, định vị vị trí và kết thúc hành trình một cách chính xác. Công tắc hành trình được sử dụng trong các thiết bị tự động hóa, máy móc sản xuất, hệ thống an toàn và nhiều ứng dụng khác. Với các tính năng ưu việt, công tắc hành trình đã trở thành một trong những thiết bị cơ điện quan trọng nhất hiện nay.

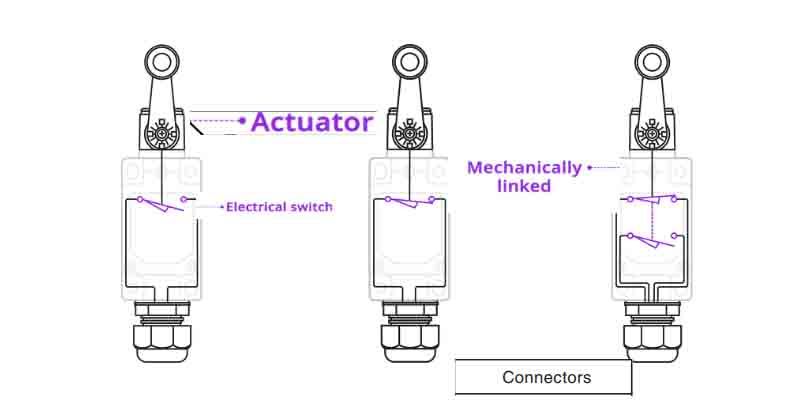

Cấu hình và các bộ phận chính cấu tạo thành Công Tắc Hành Trình

Gồm các bộ phận chính như:

• Phần Đầu: Phần tác động khi chạm hiện vật, nhiều loại đầu tác động có cấu tạo kiểu dáng khác nhau.
• Phần Thân: Bên trong gồm các bộ phận tiếp điểm tác động như tiếp điểm thường mở (NO), tiếp điểm thường đóng (NC) hoặc cặp tiếp điểm CO (NO-NC). Tiếp điểm có thể tác động nhanh hoặc tác động chậm.
• Phần Đuôi: Phần kết nối điện ra ngoài có thể siết bằng Cable gland hoặc vặn bulon hoặc dạng gài vv…

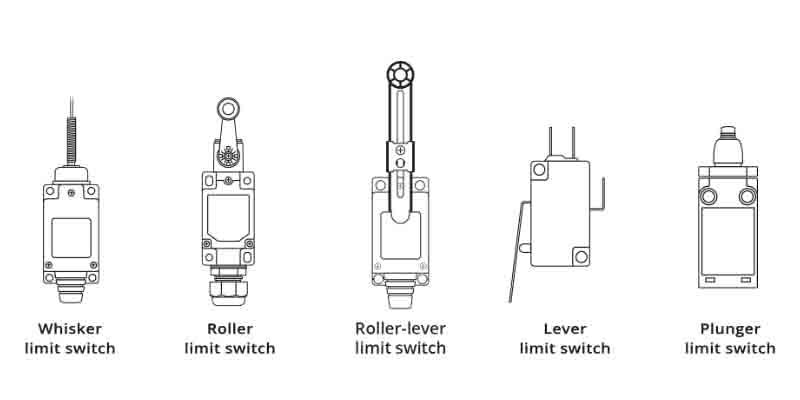

Các loại Công Tắc Hành Trình thường gặp

Trên thị trường hiện nay, có nhiều loại công tắc hành trình khác nhau, mỗi loại sẽ có ưu điểm và ứng dụng riêng biệt. Các loại công tắc hành trình phổ biến bao gồm công tắc hành trình 2 chiều, công tắc hành trình kiểu đòn bẩy, công tắc hành trình kiểu nút nhấn, công tắc giới hạn kiểu bánh xe và công tắc giới hạn kiểu kéo. Tùy vào ứng dụng cụ thể mà người sử dụng có thể lựa chọn loại phù hợp để đáp ứng nhu cầu của mình.

Công tắc hành trình 2 chiều

Công tắc hành trình 2 chiều được thiết kế có cả cặp tiếp điểm NO (thường hở) và NC (thường đóng) trên cùng 1 công tắc. Đây chính là điểm khác biệt của loại công tắc hành trình 2 chiều. Chúng được sử dụng chủ yếu cho các ứng dụng cần đến 2 tiếp điểm ở đầu ra.

Công tắc hành trình kiểu đòn bẩy

Công tắc hành trình kiểu đòn bẩy là loại công tắc được sử dụng rộng rãi trong các ứng dụng công nghiệp và dân dụng. Với thiết kế đơn giản và dễ sử dụng, chúng có khả năng chịu được lực tác động lớn và độ bền cao. Công tắc hành trình kiểu đòn bẩy thường được sử dụng để giám sát và điều khiển các thiết bị trong các quy trình sản xuất, như trong ngành ô tô, điện tử và sản xuất gia đình. Loại này có thể được lắp đặt trên các máy móc để đảm bảo an toàn và hiệu quả trong quá trình hoạt động.

Công tắc hành trình kiểu nút nhấn

Công tắc hành trình kiểu nút nhấn là một loại công tắc rất phổ biến trong cuộc sống hằng ngày. Được sử dụng để kích hoạt các thiết bị điện tử, nó có cách hoạt động đơn giản và dễ sử dụng. Khi ta nhấn vào nút, công tắc sẽ đóng và thực hiện lệnh được cài đặt cho nút đó. Khi nhả tay ra hoặc vật thể ngừng tác động, công tắc sẽ trở về trạng thái ban đầu. Với thiết kế nhỏ gọn và đa dạng về hình dạng, công tắc hành trình kiểu nút nhấn được sử dụng rộng rãi trong các thiết bị điện tử từ máy tính, điện thoại đến các thiết bị gia dụng như máy giặt, tủ lạnh.

Công tắc hành trình kiểu bánh xe

Công tắc hành trình kiểu bánh xe là một loại công tắc điện tử được sử dụng để giám sát và điều khiển các thiết bị trong các quá trình sản xuất. Với thiết kế thân nhựa, công tắc này có khả năng làm việc với điện áp lên đến 500VAC và dòng định mức lên đến 10A. Tiếp điểm của loại công tắc này bao gồm cả tiếp điểm NO và NC, thường được sử dụng với ốc siết cáp và có tiêu chuẩn chống sốc điện cấp 2. Nhiệt độ làm việc của loại công tắc này là 70 độ C và tích hợp bảo vệ ngắn mạch lên đến 10A.

Công tắc hành trình kiểu kéo

Công tắc hành trình kiểu kéo là loại công tắc được sử dụng phổ biến trong các loại cửa kéo. Tính năng của loại công tắc này giống như loại bánh xe, vỏ làm bằng kim loại chống va đập tốt, giúp bảo vệ công tắc và tăng độ bền cho sản phẩm. Công tắc hành trình kiểu kéo thường có khả năng chịu được điện áp và dòng điện cao, và được tích hợp bảo vệ ngắn mạch để đảm bảo an toàn cho người sử dụng.

Ứng dụng

Công tắc hành trình Limit Switch được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau như:

• Trong ngành sản xuất, công tắc hành trình được sử dụng để kiểm soát và giám sát các quá trình sản xuất.
• Trong ngành ô tô, công tắc hành trình được sử dụng để giám sát vị trí của các bộ phận trong hệ thống lái.
• Trong ngành điện tử, công tắc hành trình được sử dụng để bảo vệ các thiết bị điện tử tránh khỏi việc quá tải điện.
• Trong ngành dược phẩm, công tắc hành trình được sử dụng để kiểm soát các quá trình sản xuất và đóng gói sản phẩm.
• Trong ngành năng lượng, công tắc hành trình được sử dụng để kiểm soát các quá trình sản xuất điện.

Ưu điểm

Công tắc hành trình Limit Switch có nhiều ưu điểm vượt trội có thể kể đến như là:

• Dễ dàng sử dụng và điều khiển.
• Không bị ảnh hưởng bởi môi trường hoạt động nên được ưu tiên lựa chọn sử dụng trong điều kiện môi trường khắc nghiệt.
• Có khả năng kết nối với nhiều loại thiết bị khác nhau, giúp tương thích với nhiều hệ thống điều khiển khác nhau.
• Khi hoạt động tiêu thụ rất ít năng lượng.
• Có thể kết nối với các bộ điều khiển để mở rộng ứng dụng và điều khiển được nhiều tải hơn.
• Chi phí đầu tư tương đối thấp.
• Dễ dàng lắp đặt và bảo trì, giảm thiểu thời gian và chi phí sửa chữa trong quá trình sử dụng.

Nhược điểm

Bên cạnh những ưu điểm thì công tắc hành trình Limit Switch cũng tồn tại một số nhược điểm không mong muốn, có thể kể đến như là:

• Không sử dụng được trong các ngành cần đảm bảo vệ sinh an toàn như: thực phẩm, đồ uống, hóa mỹ phẩm,...
• Giới hạn trong các ngành mà không được chạm trực tiếp vào đối tượng cần phát hiện như ngành dược phẩm, dụng cụ y khoa, sản xuất thuỷ tinh, chi tiết cơ khí,...
• Công tắc hành trình sẽ bị ảnh hưởng khi hoạt động trong những môi trường có sự rung lắc nhiều.
• Cơ cấu cơ hoạt động lâu ngày cần được bảo dưỡng định kỳ.
• Cơ cấu truyền động của công tắc hành trình dễ bị mài mòn khi hoạt động liên tục.
• Dễ hư hỏng và có tuổi thọ không cao khi hoạt động liên tục.
• Công tắc hành trình sẽ khó sử dụng cho các đối tượng có chuyển động chậm hoặc cực kỳ chậm.

Qua bài viết trên đã cho bạn biết thế nào là công tắc hành trình Limit Switch, cũng như các ứng dụng và ưu nhược điểm của thiết bị này. Hy vọng thông tin trên sẽ giúp ích cho doanh nghiệp và các bạn!
