Tìm hiểu về Hệ thống giám sát điện năng

Monitoring system - Hệ thống giám sát năng lượng

Là công nghệ quan trọng trong việc kiểm soát và quản lý năng lượng tiêu thụ trong hệ thống vận hành. Từ đó dễ dàng tìm được những giải pháp hiệu quả để tiết kiệm năng lượng, đồng thời đảm bảo an toàn cho hệ thống điện một cách hiệu quả.

Hệ thống giám sát năng lượng là gì?

Hệ thống giám sát năng lượng bao gồm nhiều loại, trong đó bao gồm các loại quen thuộc là hệ thống giám sát điện năng là hệ thống được sử dụng để theo dõi, kiểm soát việc sử dụng và tiêu thụ năng lượng trong một hệ thống hoặc ngôi nhà. Chúng sẽ cung cấp thông tin về sự tiêu thụ điện năng của các thiết bị và hệ thống khác nhau, cho phép người dùng theo dõi và quản lý tiêu thụ năng lượng của mình.

Hệ thống giám sát điện năng thường bao gồm các cảm biến để đo lường điện năng sử dụng. Chúng có thể cung cấp thông tin về mức độ tiêu thụ trong thời gian thực, lịch sử tiêu thụ, và so sánh tiêu thụ năng lượng giữa các thiết bị với thời gian khác nhau.

Hệ thống giám sát điện năng sẽ cung cấp lợi ích cho người dùng bằng cách giúp họ đo lường và hiểu rõ hơn về việc sử dụng năng lượng của mình. Từ đó tìm được phương pháp tiết kiệm và tối ưu hóa việc sử dụng năng lượng. Ngoài ra, chúng cũng có thể hỗ trợ phát hiện các vấn đề về tiêu thụ điện năng không hiệu quả hoặc các thiết bị gây lãng phí năng lượng; Giúp người dùng tiết kiệm chi phí và tăng hiệu suất năng lượng một cách hiệu nghiệm.

Ngoài ra Hệ thống quản lý năng lượng còn có giám sát các dạng năng lượng khác như nhiệt, ánh sáng, khí hậu và nước.

Các đặc điểm và thành phần thường gặp của một hệ thống giám sát điện năng

• Cảm biến: Các cảm biến sẽ được sử dụng để đo lường những thông số liên quan đến năng lượng, chẳng hạn như dòng điện, điện áp, công suất tiêu thụ và nhiệt độ. Những cảm biến này sẽ thu thập dữ liệu về việc tiêu thụ năng lượng của thiết bị và hệ thống trong hệ thống giám sát.
• Thiết bị đo lường: Những thiết bị đo lường thường được sử dụng để ghi lại và gửi dữ liệu từ các cảm biến đến hệ thống giám sát, bao gồm bộ đo lường dòng điện, thiết bị đo công suất hoặc bộ đo nhiệt độ.
• Hệ thống ghi dữ liệu: Hệ thống ghi dữ liệu sẽ được sử dụng để lưu trữ các dữ liệu mà những cảm biến và thiết bị đo lường thu thập được. Dữ liệu này sau đó có thể được sử dụng để phân tích và hiển thị trong các giao diện người dùng.
• Phần mềm giám sát: Phần mềm giám sát sẽ chịu trách nhiệm xử lý dữ liệu từ các thiết bị đo lường và cung cấp giao diện để hiển thị dữ liệu cho người dùng. Chúng có thể cho phép người dùng theo dõi việc tiêu thụ năng lượng với thời gian thực, phân tích dữ liệu lịch sử, và xem các báo cáo cũng như biểu đồ liên quan đến quá trình tiêu thụ năng lượng.
• Giao diện người dùng: Giao diện người dùng sẽ cung cấp một cách thuận tiện nhất để người sử dụng thiết bị có khả năng theo dõi và quản lý việc tiêu thụ năng lượng. Chúng có thể là một ứng dụng di động, một trang web hoặc một giao diện đồ họa trên máy tính.

Các chức năng chính của hệ thống giám sát năng lượng

• Giám sát liên tục 24/24: ̣Hệ thống giám sát năng lượng theo dõi và ghi lại dữ liệu tiêu thụ năng lượng từ các thiết bị để hiển thị thông số (điện áp, dòng điện, công suất, và hệ số công suất,...) theo thời gian thực. Dữ liệu ấy sẽ được biểu diễn dưới dạng số liệu và đồ thị.
• Quản lý giới hạn tiêu thụ: Hệ thống cho phép đặt mức giới hạn tiêu thụ năng lượng theo thời gian, ví dụ như theo ngày hoặc tháng, để tối ưu hóa việc sử dụng và tiết kiệm năng lượng. Khi đạt đến giới hạn đã thiết lập, hệ thống sẽ gửi những cảnh báo cho người dùng.
• Đảm bảo mức tải hợp lý: Hệ thống giám sát giúp duy trì mức tải hợp lý cho toàn bộ hệ thống điện, tránh ngắn mạch hoặc quá tải.
• Hiển thị trạng thái và cảnh báo lỗi: Hệ thống giám sát sẽ hiển thị trạng thái hoạt động của các thiết bị và cảnh báo lỗi khi phát hiện sự cố ở hệ thống.
• Kiểm tra hóa đơn điện: Hệ thống giám sát tích hợp chức năng báo cáo dữ liệu liên quan đến năng lượng sử dụng. Điều này giúp người dùng hoàn toàn có thể dễ dàng kiểm tra hóa đơn điện.
• Truy cập từ xa: Khi có kết nối Internet, người dùng có thể truy cập và giám sát hệ thống từ xa bằng điện thoại thông minh, laptop, bất kỳ lúc nào và ở bất kỳ nơi đâu.

Lợi ích khi sử dụng Hệ thống giám sát điện năng

• Tiết kiệm thời gian và chi phí nhân công: Hệ thống giám sát điện năng sẽ giúp giảm thiểu thời gian, chi phí cần thiết cho việc thống kê và lưu trữ dữ liệu từ các đồng hồ cơ. Thông qua việc tự động xuất dữ liệu thống kê theo ngày và tháng, hệ thống sẽ tiết kiệm công việc và tạo điều kiện thuận lợi hơn cho việc quản lý hiệu quả hơn.
• Đánh giá chất lượng nguồn: Hệ thống giám sát điện năng còn cho phép đánh giá chính xác chất lượng nguồn cung cấp cho hệ thống trong tòa nhà. Điều này đã hỗ trợ người quản lý có thể xác định được những nguyên nhân gây ảnh hưởng đến chất lượng hệ thống và đưa ra các biện pháp cần thiết để cải thiện.
• Đánh giá tác động của phụ tải: Hệ thống giám sát điện năng cho phép đánh giá chính xác tác động của phụ tải tiêu thụ tới chất lượng hệ thống điện trong tòa nhà, cũng như tác động lên nguồn điện lưới của quốc gia. Lợi thế này hỗ trợ người quản lý có được cái nhìn cụ thể hơn về tình trạng tải trong hệ thống để đưa ra các biện pháp điều chỉnh phù hợp.
• Phát hiện và xử lý sự cố kỹ thuật: Hệ thống giám sát điện năng sẽ phát hiện và tìm ra nguyên nhân kỹ thuật ảnh hưởng đến quá trình sản xuất, vận hành thiết bị và máy móc, cũng như các sự cố đã xảy ra. Ưu điểm này giúp người quản lý xử lý kịp thời các sự cố và vấn đề xảy ra, giảm thiểu tác động tiêu cực lên hoạt động của tòa nhà hoặc nhà máy.
• Hỗ trợ quản lý dễ dàng: Hệ thống giám sát điện năng hỗ trợ quản lý từng công đoạn trong nhà máy tại phòng server, giúp người quản lý có dễ dàng quản lý và xử lý các sự cố, vấn đề xảy ra một cách kịp thời và hữu hiệu. Từ đó tối ưu hóa quá trình vận hành và nâng cao hiệu suất làm việc.

Các loại Hệ thống giám sát năng lượng

Basic multi-function metering - Đo lường đa chức năng cơ bản

Đây là loại hệ thống giám sát cơ bản và đa chức năng. Chúng thường được sử dụng để thực hiện việc đo lường điện năng, ghi lại dữ liệu và cung cấp thông tin về tiêu thụ điện. Hệ thống này giúp người sử dụng kiểm soát và quản lý việc sử dụng điện năng trong tòa nhà hoặc hệ thống điện.

Advanced metering - Đo lường nâng cao

Đây là loại Monitoring system tiên tiến hơn. Chúng cung cấp nhiều tính năng và chức năng bổ sung hơn, như: ghi lại dữ liệu chi tiết về năng lượng tiêu thụ theo từng pha, phân tích hiệu suất năng lượng và theo dõi tình trạng hệ thống theo thời gian thực.

Advanced utility metering - Đo lường tiện ích nâng cao

Advanced utility metering là hệ thống giám sát dành riêng cho các công ty điện, giúp họ có thể quản lý và theo dõi các thông số quan trọng trong hệ thống điện. Hệ thống này cho phép các công ty điện ghi lại dữ liệu năng lượng tiêu thụ, điện áp, dòng điện và các thông số khác trong mạng lưới điện của họ một cách rõ ràng và khoa học.

Insulation monitors - Thiết bị giám sát cách điện

Loại hệ thống này sẽ được sử dụng để theo dõi và giám sát độ cách ly trong hệ thống điện. Chúng hỗ trợ đắc lực trong việc phát hiện sự cố cách ly và đồng thời đảm bảo an toàn cho hệ thống điện của tòa nhà hay nhà máy.

Current Transformers - Bộ biến dòng

Current Transformers là hệ thống giám sát sử dụng các thiết bị biến áp dòng điện. Chúng được sử dụng để đo lường dòng điện trong hệ thống điện và gửi dữ liệu về việc sử dụng điện đến hệ thống giám sát chính.

Communications - Giao thức truyền thông

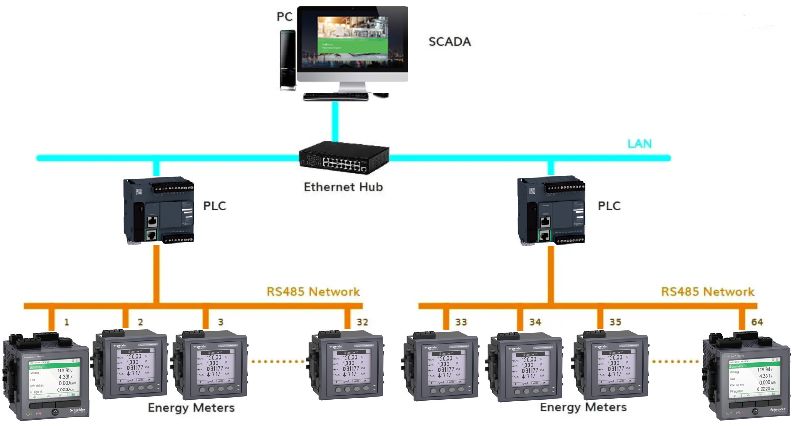

Loại hệ thống này thường sẽ liên quan đến khả năng truyền thông và trao đổi dữ liệu giữa các thiết bị giám sát và hệ thống quản lý. Chúng có thể sử dụng các giao thức truyền thông như Modbus, BACnet hoặc TCP/IP để liên kết những thiết bị với nhau, sau đó gửi thông tin về việc sử dụng điện năng và tình trạng hệ thống.

Power Monitoring Control Software - Phần mềm điều khiển giám sát năng lượng

Đây là loại hệ thống giám sát được sử dụng để quản lý và kiểm soát năng lượng trong hệ thống điện. Phần mềm này cung cấp một giao diện người dùng phức tạp, cho phép người dùng có thể theo dõi và điều khiển các thông số năng lượng, điện áp, dòng điện và các tham số khác thuận tiện.

Intermediate metering - Đo lường trung gian

Đây là loại Monitoring system trung gian, thực hiện việc đo lường và theo dõi năng lượng tiêu thụ trong hệ thống điện. Bên cạnh đó còn cung cấp dữ liệu chi tiết về việc tiêu thụ điện, đồng thời cung cấp các thông số cần thiết để phân tích hiệu suất năng lượng và tối ưu hóa việc sử dụng điện trong tòa nhà hoặc hệ thống.

EasyLogic energy meters - Các đồng hồ đo điện đa chức năng EasyLogic

EasyLogic energy meters là một loại đo điện đa chức năng giúp giám sát điện năng rất dễ dàng. Chúng sẽ cung cấp các thiết bị đo lường năng lượng tiêu thụ điện, giúp người dùng thuận tiện trong việc theo dõi và quản lý việc sử dụng năng lượng hơn.

Basic energy metering - Đo lường năng lượng cơ bản

Loại hệ thống này làm nhiệm vụ cơ bản là đo lường năng lượng tiêu thụ. Chúng cung cấp các thông số cơ bản: công suất tiêu thụ, công suất hết hạn và năng lượng tiêu thụ. Từ đó giúp người dùng có cái nhìn tổng quan hơn về việc sử dụng điện năng.

Counters - Các bộ đếm

Đây là loại hệ thống giám sát đơn giản dùng để đếm và ghi lại các thông số như số lần bật/tắt hoặc thời gian hoạt động của các thiết bị trong hệ thống điện. Chúng thường được sử dụng để theo dõi và kiểm tra các quá trình, hoạt động trong tòa nhà hoặc nhà máy.

Trên thực tế, hệ thống giám sát năng lượng (Monitoring system) đóng vai trò quan trọng trong việc nâng cao hiệu suất và tiết kiệm năng lượng cho các tòa nhà, nhà máy và hệ thống điện. Với sự tiến bộ của công nghệ, các loại hệ thống giám sát năng lượng sẽ ngày càng thông minh và linh hoạt hơn. Chúng chắc chắn sẽ đóng góp không nhỏ vào việc xây dựng một xã hội tiết kiệm năng lượng và bảo vệ môi trường trong tương lai.

Hi vọng bài viết này giúp ích cho quý khách đang quan tâm đến việc quản lý tốt hệ thống năng lượng điện năng tiêu thụ trong nhà máy, giảm thiểu tổn thất năng lượng và chi phí đầu tư đồng thời tiết kiệm cho hóa đơn tiền điện.

Công ty A&E có các giải pháp giám sát điện năng để giúp ích cho các nhà máy tối ưu hóa mạng lưới nhà máy mà mình đang quản lý. Quý khách có thể liên hệ đến công ty chung tôi qua mail sales@aecom.vn hoặc số điện thoại hotline 090 337 0012 để tư vấn thêm.

Bài viết tham khảo theo link: https://www.se.com/vn/vi/work/solutions/local/monitoring-system.jsp
