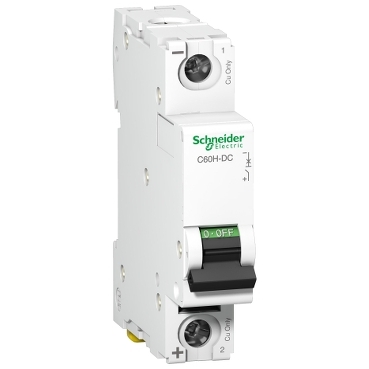

Miniature circuit breaker - C60H 250VDC- 1 pole - 25 A - C curve
Specifications | A9N61513 |
| Range | Acti9 C60H-DC |
| Country of Origin (Estimated) | China (other) |
| Warranty | 12 months |
| CO/CQ | Yes (if) |
| Product name & Device short name | MCB Acti9 C60H-DC |
| Device application | Distribution |
| Poles description | 1P |
| [In] rated current | 25A |
| Network type | DC |
| Trip unit technology | Thermal-magnetic |
| Curve code | C |
| Breaking capacity (Icu) | 6 kA Icu at 250 V DC conforming to EN 60947-2
6 kA Icu at 250 V DC conforming to IEC 60947-2 |
| [Ics] rated service breaking capacity | 4.5 kA 75 % conforming to EN 60947-2 - 250 V DC
4.5 kA 75 % conforming to IEC 60947-2 - 250 V DC |
| Standards | EN 60947-2
IEC 60947-2 |
| [Ue] rated operational voltage | 250 V DC |
| [Ui] rated insulation voltage | 500 V DC conforming to IEC 60947-2
500 V DC conforming to EN 60947-2 |
| Control type | Toggle |
| Local signalling | ON/OFF indication |
| Mounting support | 35 mm symmetrical DIN rail |
| Mechanical durability | 20000 cycles |
| Electrical durability | 3000 cycles L/R = 2 ms |
Dimensions (mm)
(H x W x D) | 85x18x78.5 mm |
Sản phẩm thông số kỹ thuật
| Tên thuộc tính | Giá trị thuộc tính |
|---|
| Số Cực | 1P |
| Dòng Điện Định Mức | 25A |
| Điện Áp Hoạt Động | 250VDC |
| Nhóm Sản Phẩm | MCB 1 Chiều |
