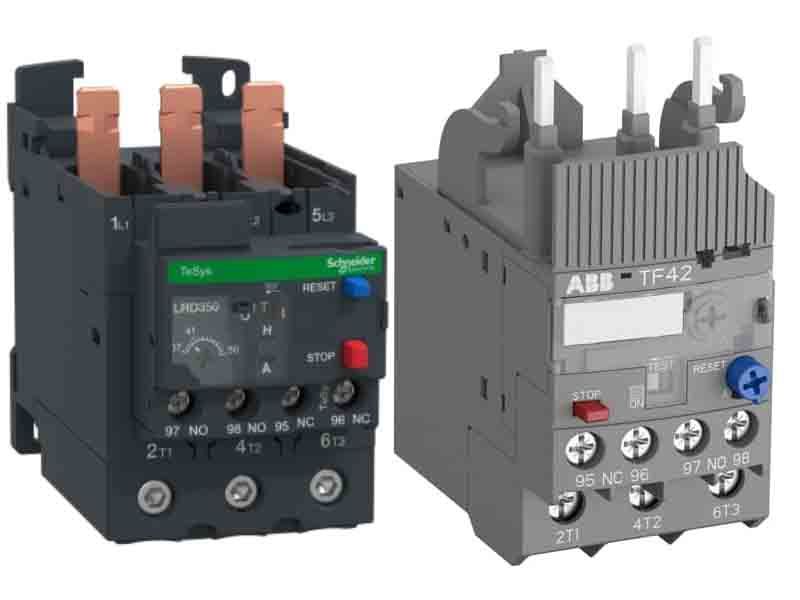

Rơle nhiệt là gì?

Rơ le nhiệt là một thiết bị sử dụng nguyên lý cảm biến nhiệt để bảo vệ động cơ khỏi hiện tượng quá tải khi nhiệt độ motor tăng lên quá mức cho phép. Khi Motor mất pha hoặc quá áp dòng điện vượt qua ngưỡng cài đặt bảo vệ, thì rơ le sẽ tác động báo tín hiệu về contactor hoặc MCCB và để các thiết bị bảo vệ này ngắt nguồn, bảo vệ được motor không xảy ra cháy, hỏng.

Cấu tạo các bộ phận của Rơ le nhiệt

  • Bộ cảm biến nhiệt độ: Được làm từ thanh gia nhiệt lưỡng kim. Sự giản nở của thanh lưỡng kim phụ thuộc vào dòng điện chạy qua hoặc nhiệt lượng tỏa ra từ motor truyền về nó.
  • Cơ chế ngắt: Đây là phần chứa các thanh trượt và đòn bẩy, khi bộ phận cảm biến nhiệt độ nhận ra nhiệt lượng vượt mức kéo dài sẽ tác động lên thanh trượt và đòn bẩy ngắt lò xo mở tiếp điểm.
  • Tiếp điểm: Chính là nơi đóng mở cho phép dòng điện chạy qua và ngắt dòng. Thường rơ le có 2 cặp tiếp điểm, một thường đóng NC và một thường hở NO chúng thay đổi trạng thái khi có điện và ngắt điện.

Nguyên lý hoạt động của Rơ le nhiệt

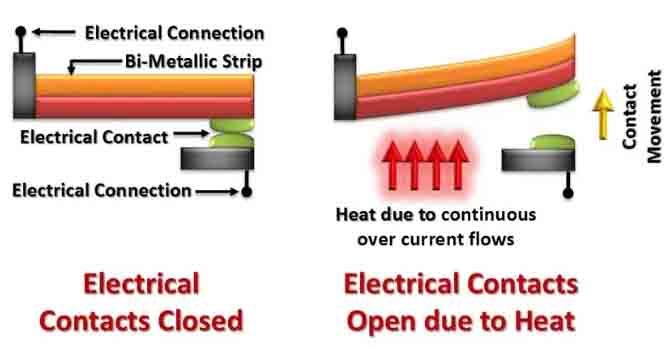

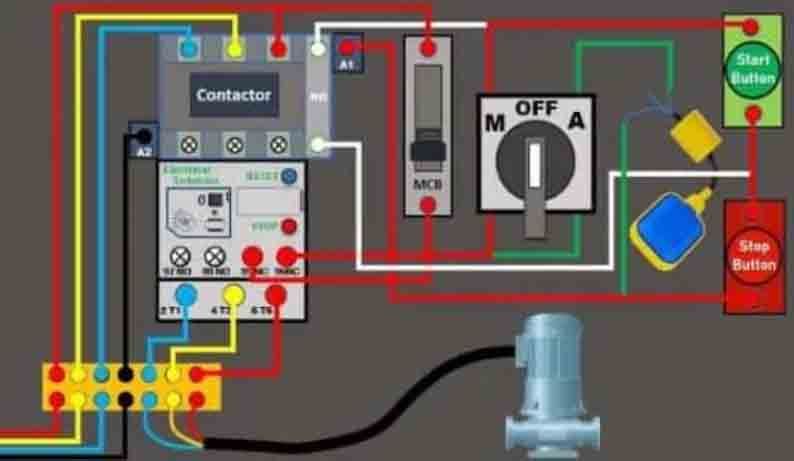

  • Khi dòng điện chạy qua thanh gia nhiệt nhiệt lưỡng kim đồng thời tạo ra nhiệt lượng, lúc này tùy thuộc vào ngưỡng cài đặt dòng điện của từng model thiết bị, việc quá tải liên tục sẽ đạt đến điểm giới hạn cực đại cho phép, thanh lưỡng kim sẽ giản nở và uốn cong.
  • Thao tác đó sẽ tác động lên tiếp điểm của rơ le, làm cho tiếp điểm NO chuyển sang NC và ngược lại. Nhờ tác động này mà ngắt nguồn khỏi thiết bị tránh nguy cơ hư hỏng. Các tiếp điểm này có thể được reset thủ công bằng tay hoặc tự động và đưa rơ le hoạt động lại khi thanh gia nhiệt lưỡng kim đã nguội.

Chức năng của Rơ le nhiệt

Rơ le nhiệt có vai trò quan trọng trong việc bảo vệ hệ thống điện, chúng chủ yếu được sử dụng để bảo vệ động cơ khỏi nguy cơ quá nhiệt và các hư hỏng tiềm ẩn có thể xảy ra với motor. Chúng theo dõi quá trình vận hành của motor và phát hiện nhiệt lượng tỏa ra từ motor thông qua cảm biến nhiệt.

Khi động cơ hoạt động, dòng điện vượt quá mức trong thời gian dài và nhận thấy nguy cơ tiềm ẩn, rờ le nhiệt sẽ tác động, ngắt nguồn khỏi motor. Điều này ngăn ngừa động cơ bị quá nhiệt và giảm thiểu nguy cơ hư hỏng, tăng cường vận hành an toàn hơn.

Phân loại rơ le nhiệt

Có nhiều loại rơ le nhiệt khác nhau, chúng được thiết kế dựa vào mục đích sử dụng trong hệ thống điện - điện tử

  • Rơle nhiệt 1 pha: Được sử dụng trong các hệ thống điện 1 pha nhằm bảo vệ các thiết bị điện như quạt, đèn, tủ lạnh, tủ mát,...
  • Rơle nhiệt 3 pha: Dùng để bảo vệ các thiết bị điện công suất lớn sử dụng nguồn điện 3 pha, ví dụ như máy nén khí hay máy bơm nước công nghiệp...
  • Rơle nhiệt nồi cơm điện: Thường được sử dụng để bảo vệ nồi cơm điện khỏi quá nhiệt khi nấu.
  • Rơle nhiệt máy bơm nước: Loại rơle này chịu tải lớn và chi phí thấp, được sử dụng để bảo vệ các loại máy bơm nước như máy bơm tăng áp, máy bơm chìm, máy bơm bù áp,...
  • Rơle nhiệt bình nóng lạnh: Được sử dụng để điều khiển nhiệt độ của bình nóng lạnh, giúp tránh quá nhiệt dẫn đến nguy hiểm.
  • Rơle nhiệt bàn là: Được sử dụng trong các bàn là, để bảo vệ các thiết bị khỏi quá nhiệt và giúp tiết kiệm được điện năng.

Ưu, nhược điểm của rơ le nhiệt

  • Ưu điểm:
    • Hoạt động hiệu quả, cài đặt dễ dàng, bảo vệ tối ưu cho động cơ
    • Chủ yếu ngăn Motor quá nhiệt nên sử dụng rộng rãi trong lưới 1 pha, 3 pha.
    • Một số rơ le nhiệt còn có thêm chức năng bảo vệ mất pha
    • Hầu hết rơ le nhiệt lắp đặt dễ dàng gắn bên dưới thân contactor hoặc có thể gắn độc lập trên gối đỡ trong tủ điện.
    • Một số rơ le nhiệt có chức năng chọn lớp ngắt bằng các nút chọn
    • Khả năng thiết lập lại tự động hoặc bằng tay dễ dàng
    • Có nút test để test và khắc phục sự cố
    • Dải dòng điện rộng và có thể điều chỉnh, lựa chọn các mức dòng bảo vệ khác nhau đa dạng
    • Chúng có khả năng bù nhiệt để hoạt động chính xác hơn.
    • Tiết kiệm chi phí đầu tư, sư dụng ở mọi ngành nghề
  • Nhược điểm:
    • Không bảo vệ được ngắn mạch
    • Chúng không có chức năng ngắt trực tiếp mà phải kết nối với contactor và các thiết bị bảo vệ khác để ngắt nguồn.
    • Thời gian tác động chậm.
    • Hoạt động tốt đối với các motor công suất nhỏ, còn khi công suất lớn nên dùng loại bảo vệ khác.
    • Khả năng chịu được độ rung và giật do motor gây ra đối với rơ le nhiệt kém hơn các sản phẩm khác.
    • Chúng cần có thời gian làm mát thanh lưỡng kim sau khi quá nhiệt và ngắt, nên tần số làm việc không liên tục.

Từ bài viết này, chúng tôi hi vọng giúp các bạn tìm hiểu thêm về loại sản phẩm rơ le nhiệt và giúp các bạn lựa chọn sản phẩm phù hợp với kinh phí cũng như yêu cầu của mình
