Busway là gì?

Busway hay còn gọi là busduct là dạng thanh dẫn điện kín được đúc sẵn và có khả năng truyền dẫn mật độ dòng cao, an toàn. Theo định nghĩa của Hiệp hội các nhà sản xuất điện quốc gia (NEMA) là hệ thống phân phối điện đúc sẵn bao gồm các thanh cái làm bằng đồng hoặc nhôm nguyên chất được xếp lớp chồng lên nhau và được bảo vệ trong lớp vỏ an toàn như hợp kim nhôm hoặc thép mạ kẽm hoặc thép không gỉ.

Đây là phương pháp thay thế cho việc truyền tải điện bằng cáp điện. Dùng busway có tính linh hoạt dễ lắp đặt và truyền tải công suất lớn.

Chúng được dùng trong các công trình thương mại, nhà máy công nghiệp, các trung tâm dữ liệu để truyền tải nhiều loại tải khác nhau. Chúng đem lại hiệu quả cao và an toàn khi sử dụng, giảm thiểu tổn thất năng lượng trên đường truyền do nhiệt hoặc nhiễu điện từ như cáp điện.

Schneider Electric có nhóm Busway I-Line II đang được phân phối phổ biến ở Việt Nam. Công ty A&E cũng đã cung cấp, lắp đặt cho các dự án Nhà máy nước giải khát Number-One Hà Nam loại busway này.

ABB có nhóm Busway Pro-A hiện cũng đang được các dự án ưa chuộng, Công ty A&E đã cung cấp và lắp đặt busway pro-A cho một số dự án trong đó có trung tâm thương mại PARCMALL QUẬN 8.

Bài viết này chúng tôi chia sẻ về hai nhóm Busway chính mà công ty A&E đang thực hiện các dự án là I-line II của Schneider và Pro-A của ABB

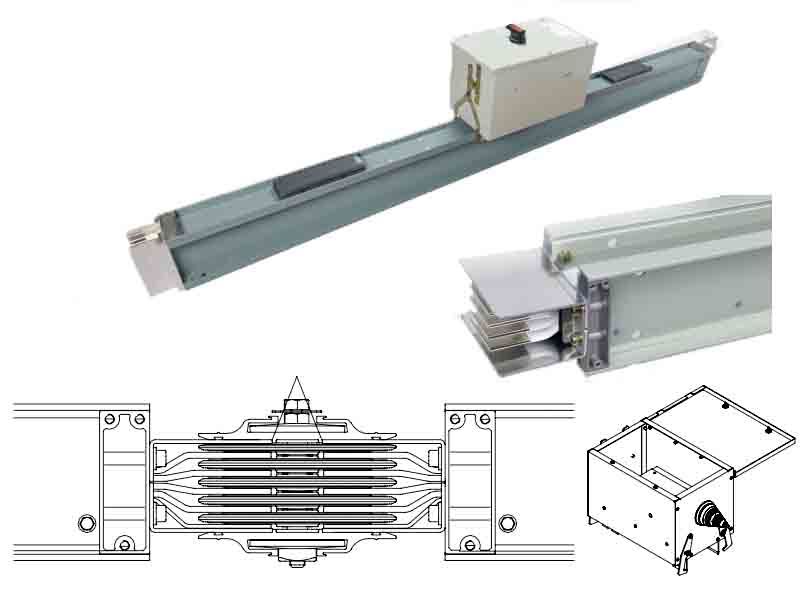

Đầu tiên chúng ta tìm hiểu về Busway dòng Pro-A của hãng ABB.

Dòng busway này được sản xuất dùng trong lưới hạ thế với mức điện áp 1000V và dòng định mức lên đến 5000A với dòng cắt ngắn mạch đạt 120kA. Với ưu thế an toàn đáng tin cậy tiết kiệm chi phí nên Busway Pro-A thường sử dụng nhiều cho các công trình thương mại hoặc trong công nghiệp.

Pro-A được cấu tạo từ vật liệu là Nhôm, từng thanh nhôm mỏng xếp lớp chồng lên nhau giúp việc tản nhiệt hết sức hiệu quả. Vỏ bảo vệ được làm từ hợp kim nhôm làm giảm tổn thất từ tính trên đường truyền, cách điện an toàn, không bị nhiễu từ các nguồn bên ngoài.

Đáp ứng hoàn toàn theo tiêu chuẩn IEC61439-6, các thử nghiệm nghiêm ngặt để đảm bảo độ chính xác cao, an toàn khi sử dụng vận hành. Tiết kiệm không gian tới 25%, giảm diện tích sử dụng lắp đặt so với các thiết kế busway khác. Nhờ vật liệu làm bằng nhôm, nên tản nhiệt tốt nhất và giảm thiểu tổn thất tối đa. Busway Pro-A rất dễ lắp đặt, chiều dài sản xuất mỗi cây linh động theo thiết kế và được nối với nhau bằng các khớp nối, khi đi đến các vị trí rẽ nhánh chúng ta dùng tap-off, cuối mỗi đoạn kết nối busway vào vị trí tủ hay máy phát, máy biến áp chúng ta dùng các Flanged-end kết nối dễ dàng cho người lắp đặt.

Ở mối nối rẽ nhánh ra cho tải, các Tap-off được trang bị MCCB dòng XTmax có dòng lên đến 800A đảm bảo công suất nhánh cho từng phân tải.

Busway được test ở điện áp thử nghiệm xung lên đến 8kV, đạt IP66. Vỏ bảo vệ được làm bằng hợp kim nhôm, Tap-off cũng đạt IP54. Và điều quan trọng nhất Busway Pro-A đạt chứng nhận KEMA KEUR (Tổ chức Chứng nhận chất lượng của Hà Lan). Như vậy việc chúng ta lựa chọn busway Pro-A thay thế cho việc đi cáp điện thông thường rất phổ biến hiện nay mang lại hiệu quả và lợi ích kinh tế cao. Việc kéo cáp trên máng cáp điện có thể gây ra các hệ số sụt áp sụt dòng, ảnh hưởng các môi trường từ tính cũng làm giảm mật độ truyền dẫn trên cáp điện. Nhưng khi bài toán được chuyển đổi qua Busway thì việc này đã được giải quyết.

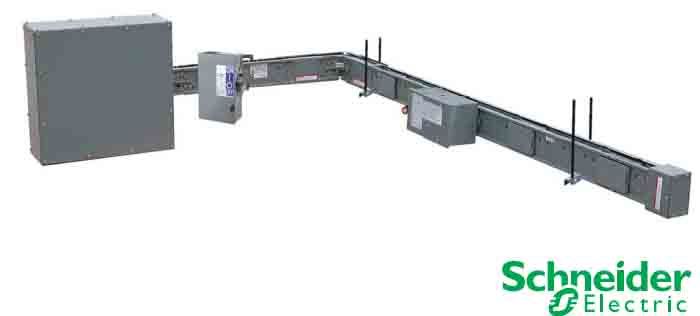

Tiếp theo chúng ta cùng tìm hiểu về Busway dòng I-Line II của hãng Schneider Electric

Hơn 50 năm kinh nghiệm trong ngành truyền tải và phân phối điện cho mảng busway, dòng I-line II của Schneider Electric lần đầu tiên được Square D giới thiệu vào năm 1961 tại Oxford, Ohio, Hoa Kỳ. Square-D là một trong những thương hiệu của Schneider Electric đã đạt được nhiều chứng nhận cho lĩnh vực sản xuất mảng Busway.

Schneider đưa ra các mảng phân phối khách nhau để chúng ta lựa chọn các dòng thanh dẫn khác nhau như thanh dẫn chiếu sáng, thanh dẫn động lực.

Đối với dòng I-Line II thanh dẫn động lực có dòng định mức từ 800-6000A được chia làm 12 mức. Chiều dài tiêu chuẩn có 3 loại 10ft,6ft và 4ft, còn linh động nữa thì có loại chiều dài không tiêu chuẩn nhưng tối thiểu là 406mm.

Tất cả bộ nối rẽ Tap-off có thể dùng dạng MCCB với dòng điện định mức từ 15-1000A hoặc dùng cầu chì với dòng từ 30-1600A. Ngoài ra có đầy đủ phụ kiện như bộ nối, bộ rẽ, bộ co, giá đỡ vv… đáp ứng phù hợp từng vị trí trong dự án của bạn

Do đó đối với các trung tâm thương mại, tòa nhà cao ốc khu công nghiệp thì việc lựa chọn busway I-line II hết sức phù hợp và tiện lợi.

Bên trong vỏ thanh dẫn của hệ thống thanh dẫn I-LINE có những vách ngăn đặc biệt giúp ngăn chặn sự lan truyền khói và các chất khí trong trường hợp có cháy trong khu vực lắp đặt hệ thống thanh dẫn. Những vách ngăn tiêu chuẩn bên trong cho phép hệ thống thanh dẫn có thể xuyên qua các bức tường, các tầng nhà mà không tạo các khe hở để lửa có thể xuyên qua được gây nên hiệu ứng “ống khói”. Hệ thống thanh dẫn chứa một lượng rất ít chất dễ cháy. Trong chế tạo sử dụng rất ít vật liệu dễ cháy và hoàn toàn không chứa halogen.Trong trường hợp có hỏa hoạn xảy ra, hệ thống thanh dẫn không gây ra bất kỳ loại khí hoặc khói độc. Hệ thống thanh dẫn giúp ngăn chặn sự cháy lan truyền giữa các tầng, các bức tường…

Hệ thống thanh dẫn của Schneider giảm những nguy hiểm do trường điện từ

Hệ thống thanh dẫn I-LINE II thích hợp cho những ứng dụng có sóng hài do tính đến hệ số giảm tải hợp lí, cho phép tháo rời nhanh chóng chiều dài của hệ thống thanh dẫn khi di chuyển hoặc bảo trì các thiết bị. Nó cũng có thể tháo ra hoặc lắp lại ở đầu khác của thanh dẫn chỉ trong vài phút.

Những vòng đệm Belleville tạo nên sự cân bằng áp suất trên toàn bộ diện tích tiếp xúc từ đó đảm bảo tiếp xúc điện được thực hiện tốt. Tiếp xúc kép, bề mặt mạ bạc đảm bảo dòng điện liên tục.

Hệ thống thanh dẫn I-LINE II của Schneider với các loại vỏ thanh dẫn đa dạng đáp ứng các ứng dụng và nhu cầu của khách hàng. Loại Feeder IP40-IP66 Loại Riser IP40-IP54 Loại có nối rẽ (Plug-in) IP40-IP54.

Hệ thống thanh dẫn Schneider cũng được kiểm nghiệm và đạt các chứng chỉ chất lượng an toàn như KEMA-KEUR/ASTA

Vậy, Thanh dẫn (busway) được ứng dụng ở đâu?

Như chúng ta đã biết, vì sự tiện lợi khi lắp đặt, không tốn diện tích, đảm bảo an toàn, bảo trì và thay thế dễ dàng… Nên busway được sử dụng rộng rãi từ công nghiệp, dân dụng, chiếu sáng, giao thông, cơ sở hạ tầng… như:

  • Nhà máy: Xi măng, thép, giấy, cơ khí, dệt, đúc, điện tử, dược, thực phẩm, giải khát vv…
  • Dầu khí, nhà máy lọc hóa dầu, Gas khí đốt vv…
  • Trang trại chăn nuôi gia súc.
  • Văn phòng, kho bãi, bệnh viện…
  • Cơ sở hạ tầng như: Sân bay, viễn thông, trung tâm dữ liệu mạng, đường hầm …

Từ bài viết trên đây, chúng tôi hi vọng cung cấp thêm cho các bạn một phần thông tin về Busway mà các bạn đang muốn tìm hiểu hoặc tìm giải pháp cho các dự án đang cần.
