Máy cắt chân không VCB là gì ?

Máy cắt chân không VCB (Vacuum Circuit Breaker) là một thiết bị dùng để ngắt mạch trong hệ thống điện tránh bị ngắn mạch hay quá dòng. Chúng sử dụng nguyên lý tạo ra áp suất chân không trong ống dẫn điện để ngắt mạch trong khi vẫn giữ được độ dẫn điện của ống. Thiết bị này được dùng ở điện áp trung thế từ 1kV - 40kV trở lên có dòng điện định mức từ 100A - 4000A. Bên cạnh đó, máy cắt chân không VCB còn được sử dụng để đóng cắt dòng sự cố từ 6kA đến 63kA.

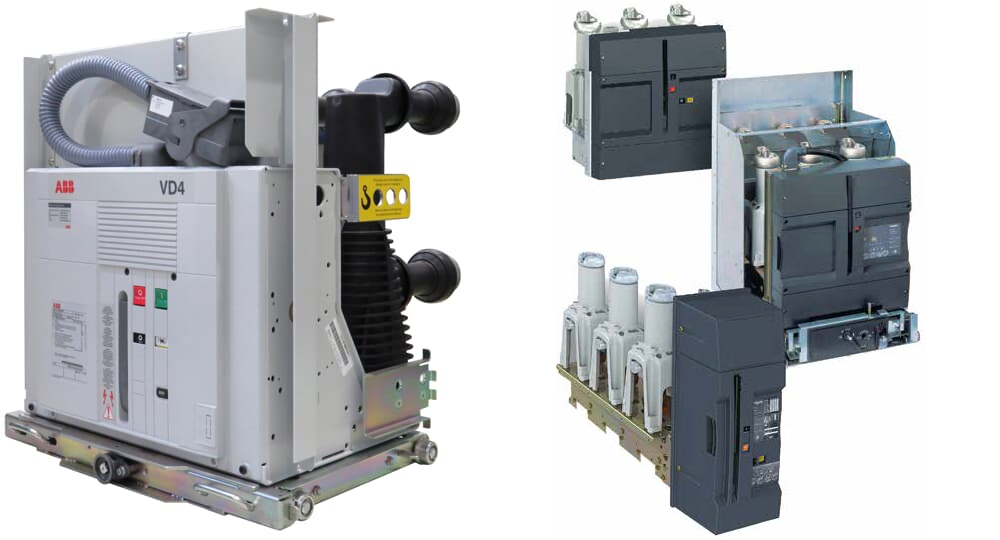

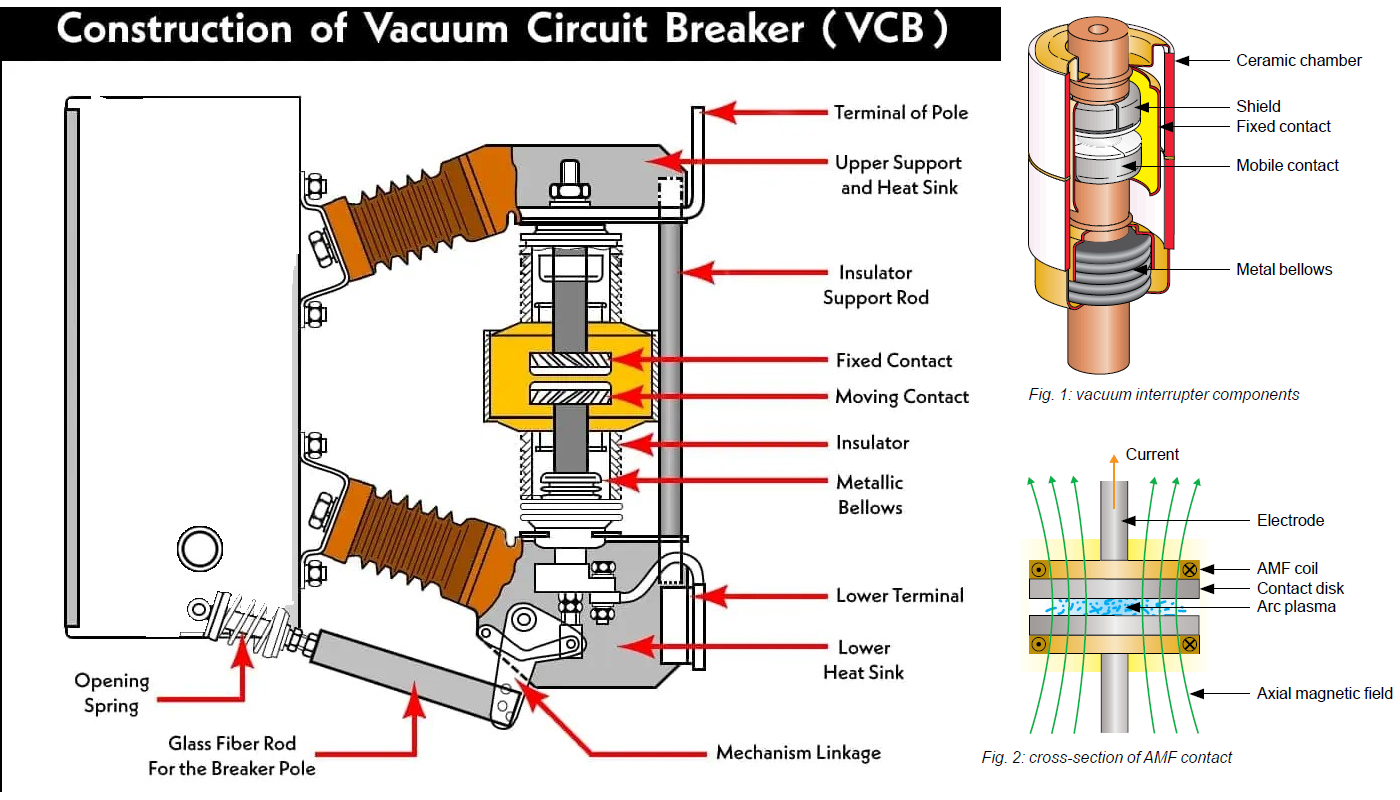

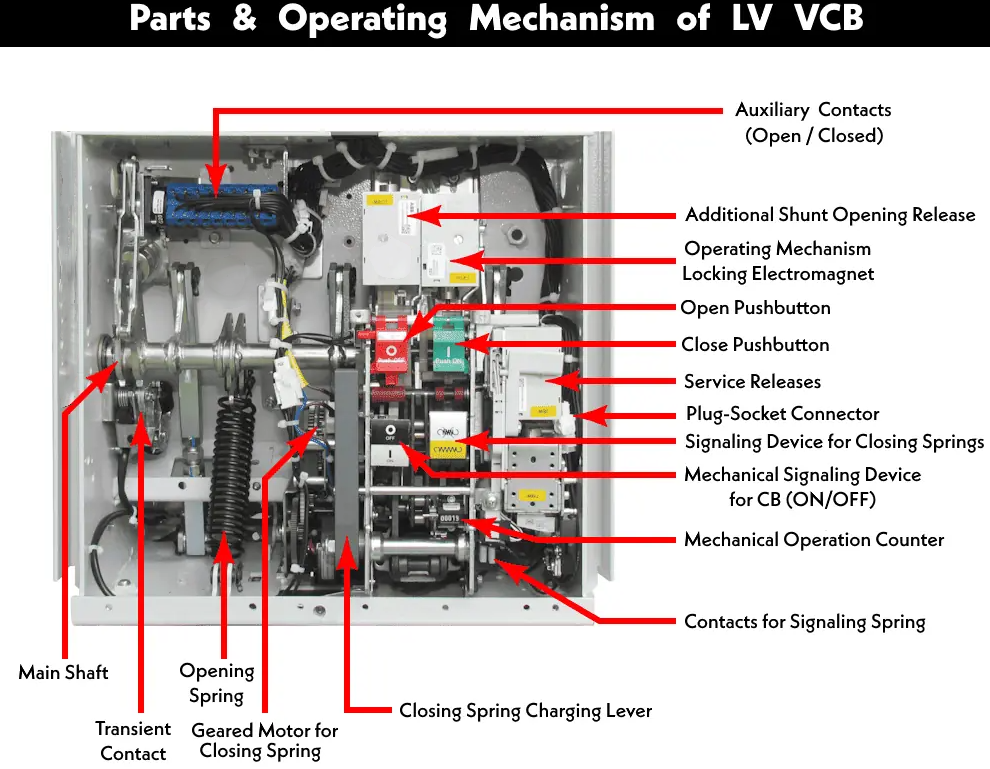

Cấu tạo máy cắt chân không VCB

Máy cắt chân không VCB bao gồm 4 bộ phận chính:

  • Tiếp điểm cố định và tiếp điểm di động: Tiếp điểm này được làm từ hợp kim đặc biệt, hỗ trợ quá trình dập tắt hồ quang.
  • Buồng Chân Không: Buồng dập hồ quang được xem là một bộ phận quan trọng nhất của máy cắt chân không VCB. Đây là một buồng kín có môi trường chân không cao để dập tắt hồ quang, bên trong có chưa tiếp điểm tĩnh động.
  • Cơ cấu truyền động: Máy cắt chân không VCB sử dụng cơ cấu truyền động lực kết hợp với nam châm để ngắt dòng điện.
  • Vỏ cách nhiệt: Vỏ được cấu tạo tích hợp cách nhiệt khép kín để bảo vệ khỏi tác động từ bên ngoài. Vì vậy máy cắt phải có lớp vỏ bảo vệ tốt nhất để chống hao mòn.


Nguyên lý làm việc của máy cắt chân không VCB

Nguyên lý làm việc của máy cắt chân không VCB (Vacuum Circuit Breaker) dựa trên sự tạo ra một môi trường chân không để cắt đứt dòng điện và cách ly các thiết bị trong mạch điện một cách an toàn:

  • Phát hiện lỗi: Khi hệ thống lỗi như ngắn mạch hoặc quá tải thì máy cắt chân không sẽ nhận được tín hiệu lỗi.
  • Tách tiếp điểm: Cơ chế truyền động sẽ tách mở tiếp điểm, tiếp điểm tĩnh và động tách ra đồng thời sinh ra hồ quang.
  • Hồ quang sinh ra: Hồ quang sinh ra trong khi tiếp điểm tách mở do va chạm ion hóa, nhưng tiếp điểm nằm trong buồng chân không nên hồ quang bị triệt tiêu.
  • Dập tắt hồ quang: Trong buồng chân không không có không khí, không có các electron để duy trì hồ quang giữa các điện cực, lúc này hồ quang bị triệt tiêu giữa hai khoảng hở nhỏ của tiếp điểm.
  • Ngắt dòng điện: Khi hồ quang được dập tắt, giữa các đầu cực không còn dòng điện hồi, không có dòng điện chạy qua VCB nên ngăn ngừa sự phá hỏng thiết bị và bảo vệ hệ thống điện khỏi sự cố.

VCB sẽ ngắt mạch điện trong vài mili giây nên khi sử dụng máy cắt chân không rất an toàn cho người và thiết bị và được dùng ở rất nhiều lĩnh vực.

Sử dụng Máy Cắt Chân Không có những lợi ích gi?

  • Tuổi thọ dài độ bền cao.
  • Làm nguội triệt tiêu hồ quang nhanh chóng.
  • Thân thiện với môi trường.
  • Thiết kế nhỏ gọn, phù hợp trong không gian hệ thống tủ điện trung thế.
  • Chi phí bảo trì thấp.

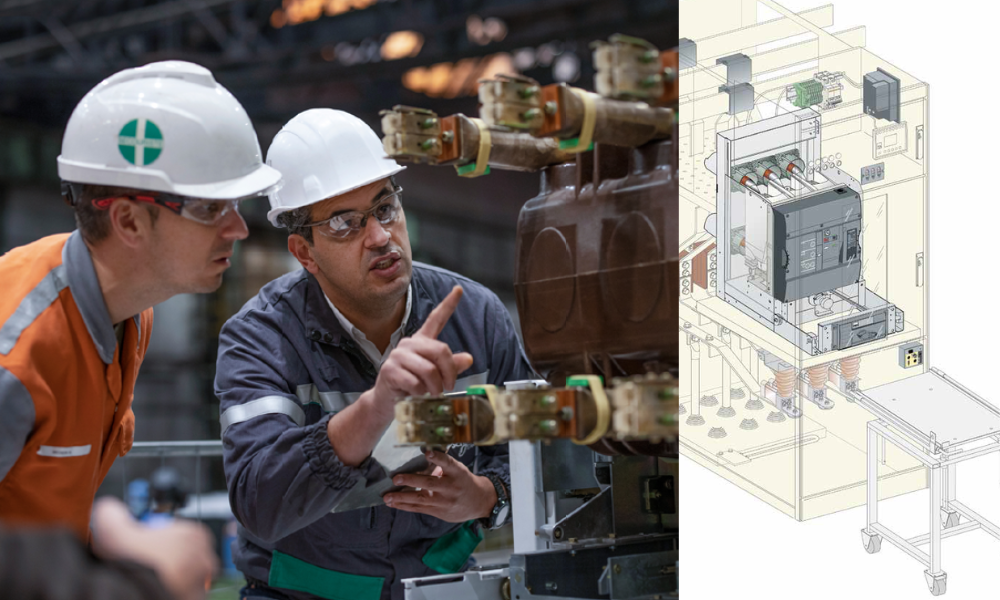

Máy Cắt Chân Không được ứng dụng ở đâu?

  • VCB được sử dụng trong nhiều ngành công nghiệp khác nhau để bảo vệ động cơ, máy biến áp và các thiết bị điện khác từ lưới điện 7.2kV-40kV.
  • VCB được dùng trong các Nhà máy điện.
  • VCB  được sử dụng bảo vệ hệ thống điện cho các tòa nhà cao ốc, trung tâm thương mại.
  • VCB dùng trong các hệ thống điện cơ sở hạ tầng.
  • VCB dùng trong ngành dầu khí vv...
